Hoe stel ik een Sunny Tripower TL-20 in zodat hij achter een 30 mA aardlekschakelaar kan worden geïnstalleerd?

March 2013

Hoe stel ik een Sunny Tripower TL-20 in zodat hij achter een 30 mA aardlekschakelaar kan worden geïnstalleerd?

Vroeger adviseerde SMA om TL-omvormers niet achter een 30 mA aardlekbeveiliging te plaatsen omdat deze onbedoeld kan springen. In onze installatie handleidingen adviseerden wij om een 100 mA aardlek te gebruiken per TL-omvormer.

Met de Sunny Tripower TL-20 reeks is dit verleden tijd. Het geldt wel enkel voor Sunny Tripower TL-20 omvormers. Voor alle andere omvormers geldt de aanbeveling nog steeds.

Om achter een 30 mA aardlekschakelaar geïnstalleerd te kunnen worden, moet een parameter in de omvormer worden aangepast.

De aanpassing betekent dat een 30 mA aardlek niet onbedoeld zal springen. De efficiëntie van de omvormer wordt iets verminderd (0,1-0,2 %) maar alleen bij bijzondere omstandigheden (hoge DC spanningen én regenachtig weer).

Start Sunny Explorer (minstens versie 1.06) en maak verbinding met de omvormer als installateur. Klik op de omvormer aan de linkerkant.

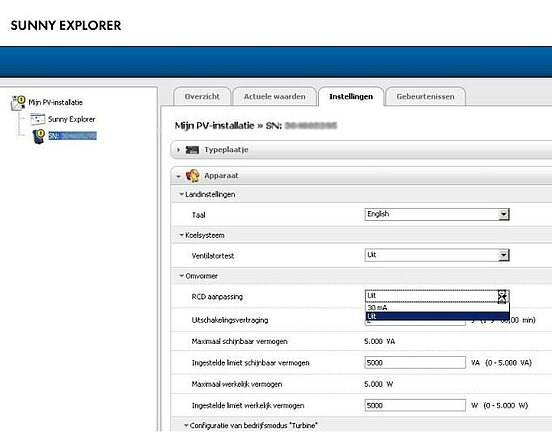

Op het tabblad Instellingen, wordt Apparaat gekozen en vervolgens Omvormer. De parameter RCD aanpassing staat standaard op 'Uit'. Klik op bewerken. Deze moet op '30mA' gezet worden. Vervolgens opslaan.

Hoe stel ik een Sunny Tripower TL-20 in zodat hij achter een 30 mA aardlekschakelaar kan worden geïnstalleerd?

Dankzij deze eenvoudige aanpassing kan een Sunny Tripower 5000/6000/7000/8000/9000/10000/12000TL-20 achter de bestaande aardlek komen en is de installatie van een 100 of 300 mA aardlek overbodig geworden.

Let op, dit geldt enkel voor dit type omvormer. Alle andere SMA omvormers kunnen tot 100mA genereren.
