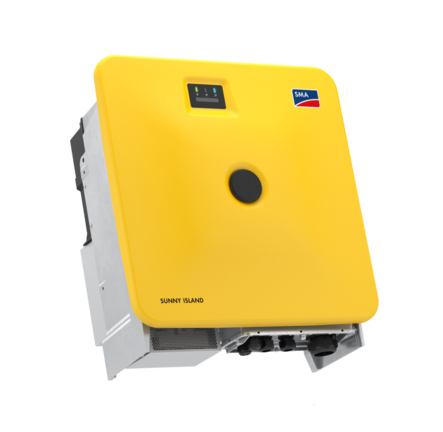

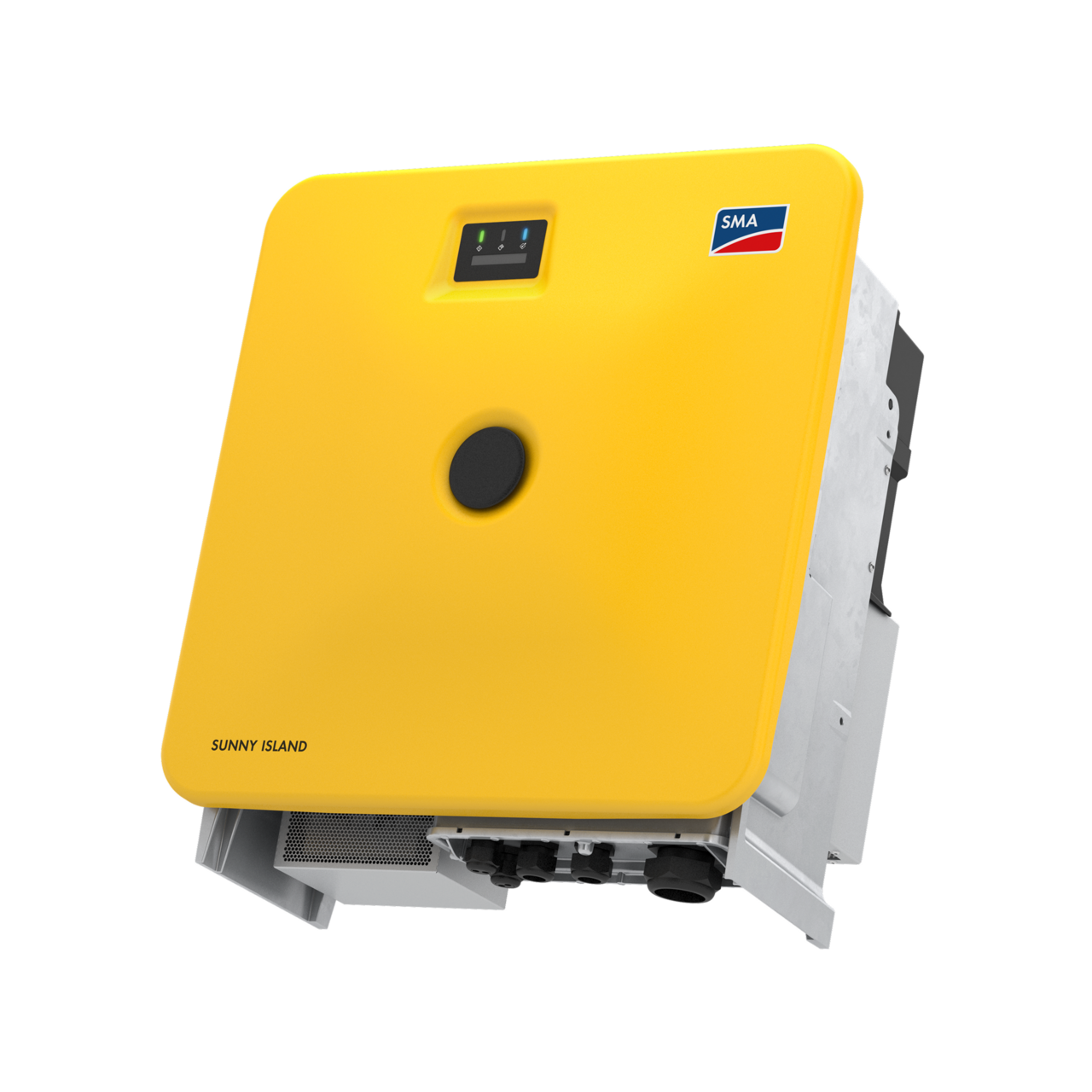

Sunny Island X SI30-20 / SI50-20

In stand-alone systemen stuurt de SMA Hybrid Controller via de communicatie gewenste waarden naar de zonnestroomomvormers. Ter verhoging van de redundantie is bovendien FSPC (Frequency Shift Power Control) beschikbaar.

Sinds januari 2025 wordt hij aangeboden. De leveringen beginnen waarschijnlijk in april 2025.

De Sunny Island X wordt in Duitsland ontworpen en geproduceerd.

De Sunny Island 4.4M / 6.0H / 8.0H beschikt over 2 aansluitingen voor wisselspanning (AC1 en AC2). Daardoor zou het kunnen dat onder ongunstige omstandigheden de contacten van de interne omschakelinrichting vastkleven.

De Sunny Island X beschikt over slechts 1 AC-aansluiting en heeft daarom geen interne omschakelinrichting. Het is daarom zeer onwaarschijnlijk dat dit probleem optreedt.

Het product staat vermeld onder stand-alone systemen en zonnestroominstallaties met eigenverbruik.

Een uitbreiding is mogelijk als de batterijfabrikant akkoord gaat met het toevoegen van batterijmodules of batterijkasten aan bestaande installaties.

SMA Solar Technology AG adviseert nadrukkelijk om toegelaten batterijen te gebruiken, aangezien die op optimale werking met de installatie zijn getest. Als er batterijen van andere fabrikanten (bijv. oudere Samsung-batterijen) worden gebruikt, kan een probleemloze werking van de installatie niet gewaarborgd worden.

Daarbij moet op het volgende gelet worden: het batterijspanningsbereik moet volledig binnen het toegestane DC-ingangsspanningsbereik van de Sunny Island liggen. De maximaal toelaatbare DC-ingangsspanning van de Sunny Island mag niet worden overschreden.

Ja, dat is mogelijk.

Er zal een compatibiliteitslijst in het downloadsectie van www.SMA-Solar.com of op de productpagina van de Sunny Island X beschikbaar zijn.

Bij op het net aangesloten installaties kan de Sunny Island X zonder een SI X Connection Box met een afzonderlijke omvormer worden gebruikt.

Bij het reservestroombedrijf is echter de SI X Connection Box nodig.

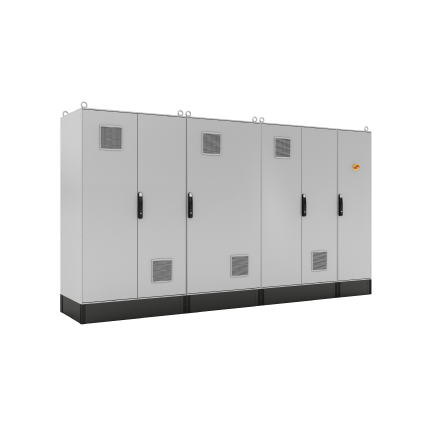

Bij de eerste opbouw van een eerste installatie met Sunny Island X adviseert SMA Solar Technology AG het gebruik van de Sunny Island X Connection Box van Enwitec. Dat moet een beter begrip van de systeemarchitectuur opleveren.

In principe is het echter mogelijk om met de SMA Hybrid Controller of met een andere compatibele installatieregelaar een omschakelbox zelfstandig op te bouwen.

Op dit moment ondersteunt uitsluitend de EDMM-20 (SMA Data Manager M) de Sunny Tripower Storage X als eronder liggend toestel.

Met de EDMM-10 (SMA Data Manager M) is de Sunny Island X nog niet compatibel (stand: maart 2025).

Ja, informatie vindt u binnenkort op de SMA-website (www.SMA-Solar.com).

Ja, het systeem ondersteunt stuursignalen van externe aanbieders.

SMA Solar Technology AG stelt het Modbus-protocol beschikbaar, zodat externe systemen de Sunny Island zowel in installaties binnen een net als stand-alone systemen kunnen aansturen.

De SMA Hybrid Controller kan via SunSpec-Modbus commando's naar de zonnestroomomvormer sturen. Daarmee kan de SMA Hybrid Controller SMA omvormers aansturen, bijv. als de batterij volledig opgeladen is.

SMA Solar Technology AG wijst erop dat dit niet met omvormers van andere fabrikanten getest is.

De SMA Hybrid Controller fungeert als een Powerline-communicatie (PLC) voor een eenvoudigere omvorming met geïntegreerde communicatieprotocollen voor DNP3 of IEC 60870.

De verhouding van het vermogen van de zonnestroomomvormer t.o.v. het vermogen van de batterijomvormer is 1,5 tot 1.

Bij in het net geïntegreerde installaties kunnen in totaal maximaal 11 toestellen zonder een extra SMA Data Manager (EDMM-20) worden aangesloten en maximaal 50 toestellen bij gebruik van de EDMM-20. In stand-alone systemen kunnen maximaal 120 toestellen met gebruik van de SMA Hybrid Controller worden aangesloten.

Nee, dat is niet mogelijk. Sunny Island 4.4M / 6.0H / 8.0H en Sunny Island X kunnen niet in een installatie worden gecombineerd.

SMA Solar Technology AG adviseert het gebruik van een EDMM-20 (SMA Data Manager M) voor de sturing van een centraal energiebeheersysteem.

Nee, bij op het net aangesloten installaties kan de Sunny Island X parallel worden geschakeld (zonder een SI X Connection Box).

Bij de Sunny Island X gaat het om een omvormer zonder eigen transformator. Daarom moet elke Sunny Island X in een installatie een eigen batterij hebben.

In installaties met meerdere Sunny Island X toestellen werkt de installatie bij uitval van een Sunny Island X of een batterijmanagementsysteem verder tot deze Sunny Island X of dit batterijmanagementsysteem weer voldoende vermogen heeft.

Ja, de Hybrid Controller regelt de netspanning door continue gewenste waarden naar de omvormer te sturen.

Op dit moment beschikt het energiebeheersysteem van de Sunny Island X niet over een arbitrage-functie, maar de omvormers kunnen via Modbus worden aangestuurd.

Ja. Er kunnen verschillende Sunny Island X met verschillende batterijcapaciteiten worden gebruikt.

De Sunny Island 4.4M / 6.0H / 8.0H gebruikt een topologie waarbij een overkoepelende omvormer (master) maximaal 3 eronder liggende batterijomvormers (slaves) kan aansturen.

De Sunny Island X beschikt niet over deze topologie. In plaats daarvan kan de SMA Hybrid Controller als System Manager voor de sturing zorgen en alle Sunny Island X functioneren samen in een installatie.

In stand-alone systemen zijn er geen System Managers. Binnen op het net aangesloten installaties met in totaal 11 toestellen kan een Sunny Island X als System Manager geconfigureerd worden.

Ja, het is mogelijk een extra module met digitale in- en uitgangen in de Sunny Island X te installeren. Daarmee kunnen verdere functies worden gerealiseerd.

Voor de schaalbaarheid bij meer dan 16 toestellen kan er een configuratie met System Manager worden gebruikt als de 16 toestellen de omvormers, energiemeters en instralingssensoren in ach nemen.

Is het mogelijk maximaal 50 toestellen op de EDMM-20 (SMA Data Manager M) aan te sluiten, inclusief Sunny Island X, zonnestroomomvormers, energiemeters, sensoren, enz.

Zowel de Sunny Island X als de SMA Hybrid Controller beschikken over een gebruikersinterface.

SMA Solar Technology AG test op dit moment de overbelastingscapaciteit van de Sunny Island X. Zodra de resultaten er zijn, wordt het datablad overeenkomstig geactualiseerd.

In tegenstelling tot de klassieke Sunny Island is de Sunny Island X niet met een externe toets voor het starten/stoppen van de omvormer uitgerust.

De Sunny Island X heeft maar een enkele AC-aansluiting.

Anti-Islanding wordt bij op het net aangesloten installaties ondersteund.

De Sunny Island X is uitgerust met een geïntegreerde beveiliging aan de AC-zijde.

Aan DC-zijde heeft de Sunny Island X geen overspanningsbeveiliging, aangezien die bij batterijomvormers aan DC-zijde niet nodig zijn.

De Sunny Island X is uitgerust met een geïntegreerde overspanningsinrichting aan AC-zijde.

De omschakeltijd wordt gecontroleerd: die ligt waarschijnlijk bij ca. 20 millisecondes.

Een interval van de meetwaarde/gewenste waarde van 100 ms is mogelijk.

De hoogte van de elektrische spanning en de elektrische stroom van de batterij moet overeenkomen met het DC-bereik van de Sunny Island.

De communicatie van het batterijbeheersysteem moet bovendien compatibel zijn met de SMA protocolspecificaties.

Ja, het systeem beschikt over een corrosiebescherming conform IEC 61701 (C3). SMA Solar Technology AG adviseert bij opstelling in zeeomgeving om de omvormers in containers of vergrendelde ruimtes te installeren.

Het systeem ondersteunt 50 kW bij 400 VAC.

Er kunnen maximaal 10 omvormers op de SI Connection Box 500 worden aangesloten.

Bij het gebruik van compatibele genset-controllers met de SMA Hybrid Controller kunnen maximaal 16 generatoren worden aangesloten.

Ja, met behulp van de SMA Hybrid Controller kan de installatie energie effectief aansturen.

In op het net aangesloten installaties kunnen maximaal 11 toestellen zonder EDMM-20 (SMA Data Manager M) voor een compleet energiebeheer worden gebruikt.

De aardingstopologie van de Sunny Island X is net als bij de Sunny Island 4.4M / 6.0H / 8.0H compatibel met TT- en TN-netten. In het stand-alone bedrijf wordt een TN-configuratie gebruikt. De toestellen kunnen geaard worden, de aarding van de DC-polen is echter niet toegestaan.
